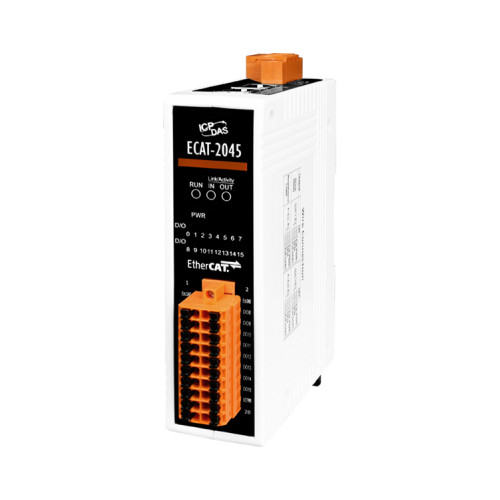

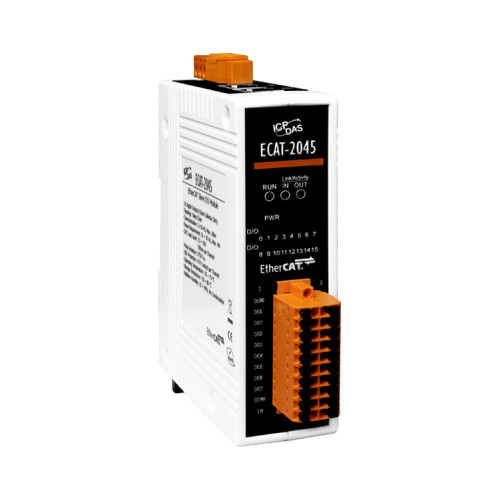

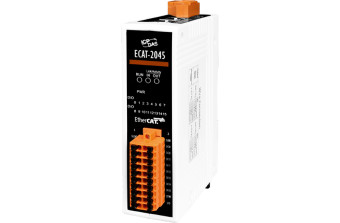

Модули сбора данных ECAT-2045 CR, ICP DAS Co. Ltd. (Тайвань)
В сравнение
EtherCAT Slave I/O Module with Isolated 16-ch Digital Outputs(RoHS)
модуль дискретного вывода (16 каналов открытый коллектор)
ECAT-2045 имеет 16 изолированных каналов дискретного вывода. Состояние вводов/выводов на модулях можно визуально отслеживать с помощью светодиодных индикаторов. It has passed and verified by the conformance test tool, therefore eligible EtherCAT Master or configurator can manipulate it simply and implement your various applications easily.
Основные характеристики:
- Протокол: EtherCAT
- Мощный MCU

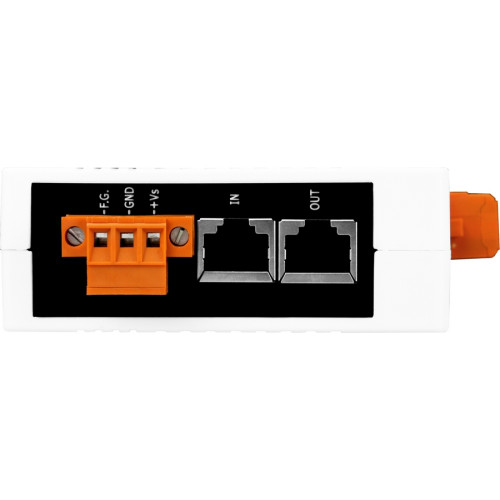

- Интерфейс 2 x RJ-45
- Расстояние между станциями до 100 м (100BASE-TX)
- Поддержка шлейфового соединения
- Съемный клеммный блок
- Светодиодные индикаторы состояния ввода/вывода
- Защита ESD 4 KV для каждого канала
- Рабочая температура: -25 ~ +75°C
| Интерфейс | |
| Тип интерфейса | Ethernet BaseTX 10/100 |
| Протокол | EtherCAT |
| Разъем | RJ-45 |
| Дискретный вывод | |
| Кол-во дискретных каналов вывода | 16 |
| Тип цепи дискретного вывода | Потребитель |
| Тип дискретного вывода | Открытый коллектор |
| Нагрузка выхода постоянный ток / напряжение | 700мА / 3.5...50В |
| Электропитание | |
| Диапазон входного напряжения | +10...+30 В |
| Условия эксплуатации | |
| Способ монтажа | На DIN-рейку |
| Рабочая температура | -25...+75 oC |
| Коммуникационные интерфейсы | |
| Разъем порта 10/100 Mbit/s: | RJ-45 |
| Поддержка EtherCAT: | Slave |
| Конструктив | |
| Назначение | Ввод-вывод, EtherCAT |
| Серия | ECAT-2000 Series |
| Конструкция корпуса: | Пластиковый корпус |
| Вид монтажа: | Монтаж на DIN-рейку |
| Разъемы: | Винтовые клеммы |
| Температура: | -30 ... 80 |
| Влажность: | 10 ... 90 |
| Температура эксплуатации: | -25 ... 75 |
| Электромагнитная совместимость (EMS): | МЭК 61000-4-2, МЭК 61000-4-4, МЭК 61000-4-5 |
| Порты | |
| Портов 10/100 Mbit/s: | 2 |
| Всего каналов дискретного вывода: | 16 |
| Выходное напряжение: | 3.5 ... 50 |
| Максимальный выходной ток: | 700 мА |
| Изоляция дискретного вывода: | 3750 В |
| Питание | |
| Входное напряжение питания DC: | 10 ... 30 |
| Потребляемая мощность | 4 Вт |
| Габариты | |
| Ширина: | 33 мм |
| Высота: | 110 мм |
| Глубина: | 90 мм |
