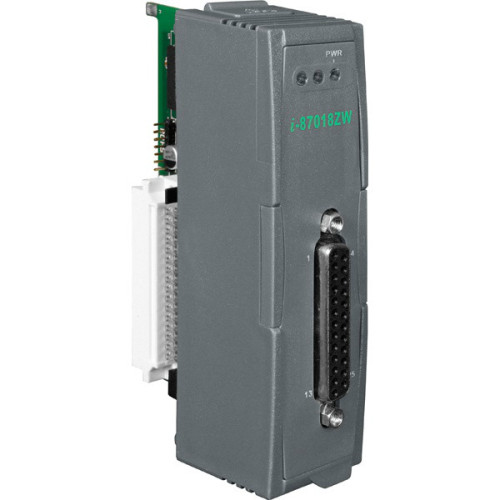

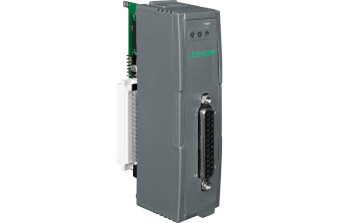

Модули сбора данных I-87018ZW-G/S CR, ICP DAS Co. Ltd. (Тайвань)
Модель: 10559-01
Артикул: I-87018ZW-G/S CR
Наличие: Предзаказ
В сравнение
10-channel thermocouple input module Gray color include I-87018Z + DB-1820 Daughter Board
Основные характеристики I-87018ZW-G/S:
Количество аналоговых входов: 10
Тип термопары: J, K, T, E. R. S, B, N, C, L, M
Входной диапазон по напряжению: +/-15 мВ, +/-50 мВ, +/-100 мВ, +/-500 мВ, +/-1 В, +/-2.5 В
Входной диапазон по току: -20 ~ +20 мА (необходим внешний шунт 125 Ом)
Разрешение аналоговых входов: 16 бит
Точность аналогового ввода: 0.1 %
Интерфейс: RS-485
Защита 4KV EDS
Потребляемая мощность: 1.3 Вт
Рабочая температура: -25 ~ +75°C
I-87018ZW-G/S:
I-87018ZW/S - 10-канальный модуль аналогового ввода от термопар с защитой от перенапряжения, высокий профиль. I-87018ZW/S предназначен для ввода показаний температуры от термопар градуировки J, K, T, E, R, S, B, N, C, L, M, LDIN43710. Комплект включает I-87018Z и плату DB-1820.
| Коммуникационные интерфейсы | |
| Поддержка DCON: | Slave |
| Конструктив | |
| Назначение | Аналоговый ввод с термопары |
| Серия | I-87K Series |
| Шина передачи данных: | Последовательная шина |
| Конструкция корпуса: | Пластиковый корпус |
| Разъемы: | DB25 (Плата клеммников DB-1820) |
| Температура: | -30 ... 75 |
| Влажность: | 5 ... 95 (без конденсации) |
| Температура эксплуатации: | -25 ... 75 |
| Порты | |
| Каналов аналогового ввода: | 10 |
| Дифференциальных каналов: | 10 |
| Диапазон входного сигнала по напряжению: | +/-15 мВ, +/-50 мВ, +/-100 мВ, +/-500 мВ, +/-1 В, +/-2.5 В |
| Диапазон входного сигнала по току: | 0...20 мА, 4...20 мА, -20...+20 мА |
| Подключаемая термопара: | J: -210...+760 °С, K: -270...+1372 °С, T: -270...+400 °С, E: -270...+1000 °С, R: 0...1768 °С, S: 0...1768 °С, B: 0...1820 °С, N: -270...+1300 °С, C: 0...+2320 °С, L: -200...+800 °С, M: -200...+100 °С, L(DIN43710): -200...+900 °С |
| Частота выборки АЦП: | 10 Гц |
| Разрядность АЦП: | 16 |
| Переход в режим измерения тока: | Требуется использование внешнего резистора 125 Ом |
| Точность измерений (+/-): | 0.1 % |
| Питание | |
| Потребляемая мощность | 1.3 Вт |
