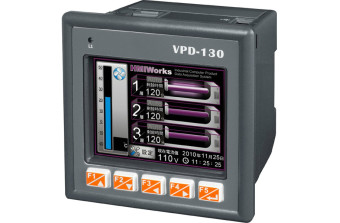

Панели оператора (HMI) VPD-130 CR, ICP DAS Co. Ltd. (Тайвань)
В сравнение
3.5” Touch HMI device with RS-232/RS-485, USB, RTC, Rubber Keypad (RoHS)
HMI устройство с сенсорным экраном 3.5” с RS-232/RS-485, USB, RTC, клавиатурой
Основные характеристики VPD-130:
Процессор: 32-битный RISC CPU
Память: 16 MB SDRAM/8 MB Flash
Экран: 3.5” TFT
Разрешение: 240 x 320 x 16
Якость: 270 cd/m2
Подсветка: 20,000 часов
Порты: 1 х RS-232/RS-485, 1 х USB 1.1 Client (только для обновления прошивки)
5 функциональных клавиш
Питание: +10 ~ 30 В DC
Рабочая температура: -20 ~ +70°C
Описание VPD-130:

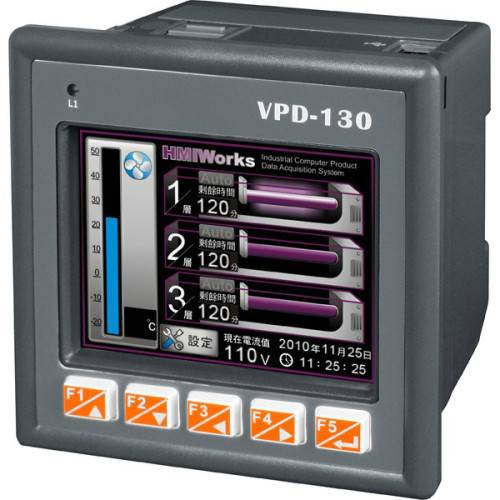

VPD-130 – малогабаритное HMI устройство, разработанное для нужд промышленной автоматизации, оборудовано цветным сенсорным TFT экраном с высоким разрешением, пятью программируемыми клавишами операторского управления и светодиодным индикатором, передняя панель имеет степень защиты от воздействия воды и пыли IP65, монтируется на DIN-рейку. Устройство может быть плавно интегрировано с разнообразными модулями ввода/вывода и предоставляет отличное изображение в соответствии с пользовательскими настройками. VPD-130 – эффективная замена механических выключателей в управляющих панелях.
| Процессорный модуль | |
| Тип установленного процессора: | 32-битный RISC |
| Память | |
| Объем энергозависимой памяти SRAM: | 16384 |
| Объем встроенной Flash-памяти: | 8 |
| Видео | |
| Максимальное разрешение: | 240 x 320 |
| Дисплей | |
| Тип дисплея: | LCD TFT |
| Диагональ экрана: | 3.5 " |
| Тип сенсорного экрана: | Резистивный (5 клавиш) |
| Яркость номинальная: | 270 кд/м2 |
| Коммуникационные интерфейсы | |
| Поддержка DCON: | Master |
| Поддержка Modbus RTU: | Slave, Master |
| Конструктив | |
| Назначение | Сенсорная. с клавиатурой |
| Серия | VPD Series |
| Степень защиты корпуса: | IP65 (По передней панели) |
| Конструкция корпуса: | Пластиковый корпус |
| Вид монтажа: | Монтаж в панель, Монтаж на стене |
| Температура: | -30 ... 80 |
| Влажность: | 10 ... 90 |
| Температура эксплуатации: | -30 ... 50 |
| Порты | |
| COM портов RS-232/485: | 1 |
| Максимальная скорость COM-портов RS-485: | 115200 |
| Портов USB v1.1: | 1 (Для загрузки ПО) |
| Питание | |
| Входное напряжение питания DC: | 12 ... 48 |
| Потребляемая мощность | 2 Вт |
| Системное ПО | |
| Инструментальная среда: | HMIWorks |
| Метод программирования: | Лестничная диаграмма, C/C++ |
| Габариты | |
| Ширина: | 103 мм |
| Высота: | 103 мм |
| Глубина: | 53 мм |
