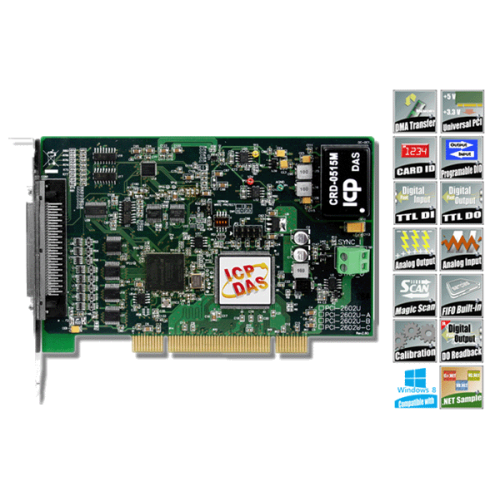

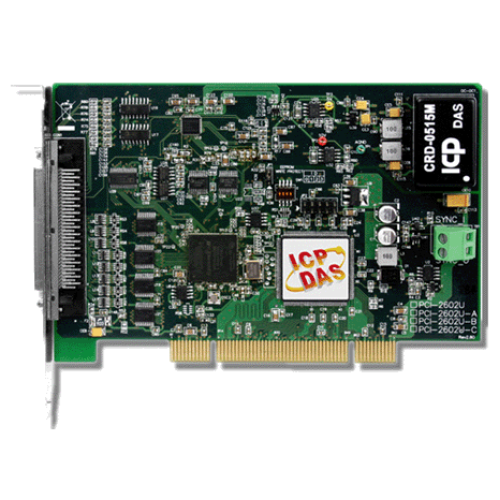

Платы ввода/вывода PCI-2602U CR, ICP DAS Co. Ltd. (Тайвань)
В сравнение
Universal PCI, 1 MS/s High-Speed, 16-channel Analog Input, 2-channel Analog Output and 32-channel DIO (RoHS)
Многофункциональный адаптер Universal PCI, 16SE/8D каналов аналогового ввода, FIFO, 2 канала аналогового вывода, 32DIO
Аналоговый вывод в PCI-2602U представлен двумя каналами 16-разрядных ЦАП. Один из каналов, благодаря FIFO емкостью 512 слов, может быть использован в качестве генератора сигналов с частотой вывода отсчетов до 20 МГц!
Дискретный ввод/вывод – это 32 линии в уровнях ТТЛ, представленных как четыре порта, программно конфигурируемые. Выходной FIFO-буфер 512 слов позволяет генерировать цифровые последовательности с частотой вывода до 4 МГц.
Программная поддержка новинки – DLL и Active X. PCI-2602U может быть использована в различных операционных системах - DOS, Windows 2000, 32-/64-bit Windows XP/2003/2008/Vista/7 и Windows 8. А примеры программ для Turbo C++, Borland C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET и LabVIEW помогут пользователям легко и быстро создать собственные приложения.
Многофункциональный адаптер Universal PCI, 16SE/8D каналов аналогового ввода, FIFO, 2 канала аналогового вывода, 32DIO
| Конструктив | |
| Назначение | Многофункциональный адаптер, АЦП/ЦАП |
| Серия | PCI Series |
| Системная шина: | Universal PCI |
| Форм-фактор | Universal PCI |
| Разъемы: | 68-pin SCSI-II |
| Температура: | -20 ... 70 |
| Влажность: | 5 ... 85 (без конденсата) |
| Температура эксплуатации: | 0 ... 60 |
| Порты | |
| Каналов с общим проводом: | 16 |
| Всего каналов дискретного ввода: | 32 |
| Каналов аналогового ввода: | 16 |
| Всего каналов дискретного вывода: | 32 |
| Дифференциальных каналов: | 8 |
| Каналов аналогового вывода: | 2 |
| Диапазон входного сигнала по напряжению: | +/-10 В |
| Логическая 1 контакта с внешним питанием: | 2 ... 5 |
| Каналов дискретного ввода-вывода: | 32 |
| Логический 0 контакта с внешним питанием: | 0 ... 0.4 |
| Частота выборки АЦП: | 1000 кГц |
| Каналов дискретного ввода: | 32 |
| Разрядность АЦП: | 16 |
| Каналов дискретного вывода: | 32 |
| Разрядность ЦАП: | 16 |
| Точность выходного сигнала: | 0.06 % |
| Точность измерений (+/-): | 0.05 % |
| Выходное напряжение: | 0 ... 5 |
| Диапазон выходного сигнала по напряжению: | 0...5 В, 0...10 В, +/-5 В, +/-10 В |
| Максимальный выходной ток: | 0.8 мА |
| Системное ПО | |
| Инструментальная среда: | VC, VB, Delphi, BCB, LabVIEW |
| Совместимость с операционными системами: | Linux kernel 2.6, Windows XP, Windows 7, Windows 8, Windows Vista |
| Габариты | |
| Ширина: | 22 мм |
| Высота: | 102 мм |
| Глубина: | 149 мм |
