Умное решение для мониторинга воды - Продукты ICP DAS, применяемые на заводе по очистке воды (Тайвань)

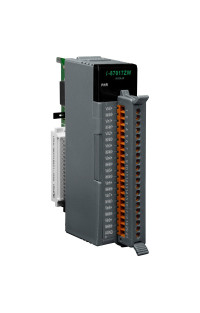

В этом приложении для сбора данных было использовано несколько модулей ввода/вывода ICP DAS. Например, модули аналогового ввода I-87017ZW-G, которые принимают сигнал от датчиков качества воды от 4 до 20 мА. Кроме того, модули цифрового ввода/вывода I-87054W-G использовались для мониторинга сигнала, поступающего от датчиков воды по месту, а модули цифрового вывода I-87057W-G - для управления оборудованием осадочного резервуара.

Умное решение для мониторинга воды

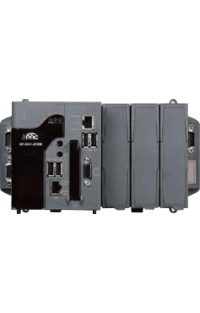

Затем полученные данные передаются на программируемый контроллер автоматизации (PAC) XP-8341-CE6 для осуществления передачи данных и вычисления. Однако эту серию PAC можно подключить к модулям расширения входов/выходов, что позволяет подключить большее количество модулей ввода/вывода для передачи больших объемов данных, поэтому любые данные, возвращаемые различными типами модулей ввода/вывода, обрабатываются с помощью контроллера. Наконец, данные о воде интегрированы в систему InduSoft SCADA, которая позволяет визуально анализировать данные и управлять ими. Следовательно, пользователи могут выполнять операции удаленного мониторинга. Это наше приложение для интеллектуального мониторинга воды есть реальный пример, реализованный на очистной станции Шиншань на северо-востоке Тайваня.

Введение.

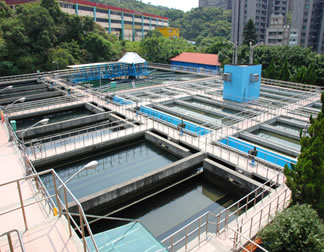

Завод по очистке воды Шиншань расположен в Кеелунге на северо-востоке Тайваня и имеет самую большую в этом районе мощность по выпуску воды. Поскольку вода предназначена в первую очередь для бытового потребления, местные власти требуют соблюдения стандартов качества питьевой воды. К ним относятся: a) мутность сырой воды, которая составляет 100 NTU (нефелометрический показатель мутности), где 1 NTU указывает, что 1 литр воды содержит 1 мг кремнезема; b) максимальная производительность воды составляет 150 000 CMD (кубический метр в сутки), где 1 CMD представляет 1 метрическую тонну воды в сутки. Для достижения этих целей клиент принял решение применить продукцию ICP DAS для интеллектуального мониторинга воды.

Когда они переполняются, вода направляется на следующий доступный резервуар.Интеллектуальное решение ICP DAS для мониторинга воды

Мониторинг качества воды

Датчик качества воды может получать такие значения, как общее количество пластин, запах, мутность, цветность, общая твердость, значение pH, нитриты, фторидная соль и т.д. Тем временем, полученные данные о качестве воды будут отправлены в PAC XP-8341-CE6 через модуль аналогового входа I-87017ZW-G в стандартном виде аналоговых сигналов 4-20 мА. Затем PAC XP-8341-CE6 будет обмениваться данными и рассчитывать качество воды в системе. В случае возникновения исключительной ситуации, PAC XP-8341-CE6 немедленно сообщит о деталях хост-компьютеру, что означает, что управляющий персонал может быстро с этим справиться.

Мониторинг количества воды

I-87054W-G является модулем управления клапанными переключателями и отвечает за контроль количества воды, а также регулярно возвращает данные в контроллер автоматизации XP-8341-CE6. Если количество воды или функция клапана отключена, XP- 8341-CE6 сообщит о состоянии на главный компьютер, что позволит управляющему персоналу быстро реагировать на ситуацию.

Управление вспомогательным оборудованием

Так как взвешенные частицы в воде не могут быть полностью изолированы, просто полагаясь на регулярное осаждение, в воду добавляются коагулянты, чтобы соединить большую часть неосаждаемых частиц вместе в более тяжелые твердые частицы. Этот процесс называется "флокуляцией".

В процессе флокуляции сырая вода, содержащая более тяжелые твердые частицы, стекает во вспомогательный резервуар, позволяя воде выстоять в течение некоторого времени, но позволяя удалить твердые частицы. Тем не менее, каждый такой резервуар имеет свои ограничения по вместимости, поэтому требуется несколько резервуаров. Для управления резервуарами можно использовать модули цифрового вывода ICP DAS I-87057W-G. Когда они переполняются, вода направляется на следующий доступный резервуар.

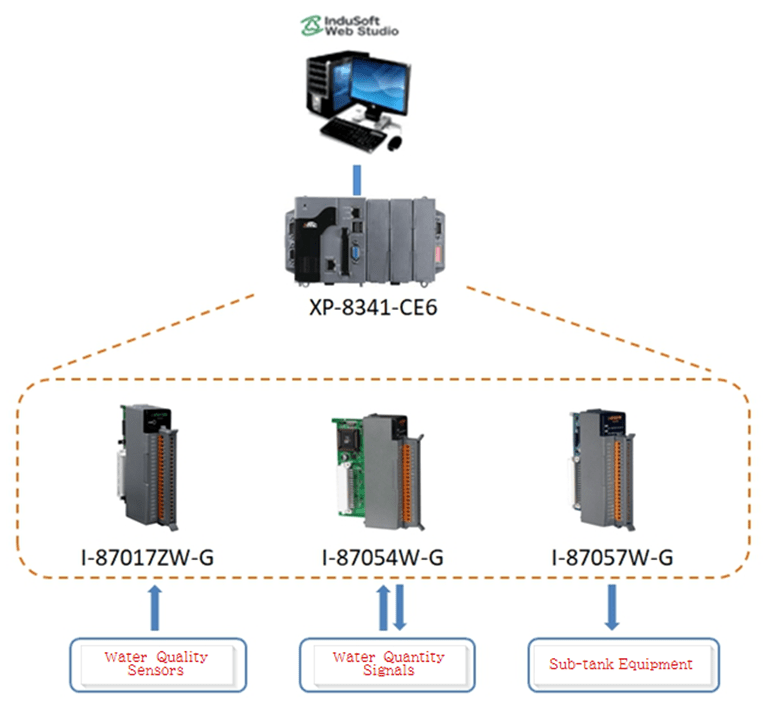

Интегрированное управление системой дистанционного мониторинга

Преимущества, обеспечиваемые внедрением на основе продукции ICP DAS

Интегрированное управление системой дистанционного мониторинга:
Построив систему удаленного мониторинга на сервере с помощью программного обеспечения InduSoft SCADA, полученные данные могут быть наглядно представлены в визуальном виде, что означает, что пользователи могут своевременно управлять всеми операциями, а также достичь повышенной эффективности работы.

Стандартизированные протоколы связи облегчают интеграцию и расширение:
PAC XP-8341-CE6 быстро передает данные в SCADA-систему InduSoft по протоколу Modbus RTU/TCP, гарантируя, что любые нештатные сигналы могут быть немедленно сообщены хост-компьютеру.

Работа системы надежна и стабильна при высоких температурах и в условиях высокой влажности: Идет ли речь о длительном воздействии высоких температур или об окружающей среде, выдерживающей длительное воздействие высокой влажности, изделия ICP DAS всегда обеспечивают стабильную работу и не подвержены влиянию суровых условий окружающей среды.

Модули, используемые в этом приложении, содержат функцию защиты и изоляции, которая помогает предотвратить помехи: Для поддержания стабильной работы машины все модули ввода/вывода, используемые в данном случае, содержат эту функцию, которая позволяет предотвратить всплески или электростатические помехи при сборе и передаче данных.

Заключение

С точки зрения клиента, интеллектуальная система мониторинга воды ICP DAS смогла успешно помочь персоналу визуализировать все данные мониторинга, а также повысить эффективность работы. Кроме того, сотрудники смогли либо сократить, либо исключить любое время, которое раньше тратилось на ручную проверку состояния резервуаров с водой. Мы также полностью продемонстрировали свои сильные стороны в области контроля автоматизации и сбора данных, а также доказали стабильность нашей продукции при любой высокой температуре или высокой влажности окружающей среды.

Наши возможности по исследованию и разработке продукции постоянно идут в ногу со временем и предоставляют наиболее подходящие продукты в ответ на различные сценарии и возможности по разработке клиентских программ. Если нашим клиентам нужны другие функции и сетевые соединения в дополнение к передаче информации по протоколу Modbus, упомянутому в этой статье, мы также можем предоставить пограничные вычислительные контроллеры, которые передают данные, используя альтернативные протоколы, такие как Modbus/TCP, MQTT, а также проводные и беспроводные методы передачи данных, такие как ZigBee, WiFi, 3G, 4G и др. ICP DAS всегда старается рассмотреть проблему с точки зрения клиента и предоставить ему простые в использовании продукты и наиболее подходящие решения.

Компания ХОЛИТ Дэйта Системс является эксклюзивным дистрибьютором ICP DAS на территории Украины.
