Интерфейсные платы от фирмы InnoDisk (Часть 1: платы на miniPCIe)

Наименование

EMPP-0201

EMPS-2201

EMSS-32R1

EMPS-3201

EMPS-3401

Тип модуля

mPCIe в mPCIe половинного размера
и USB адаптер

mPCIe в mSATA mini и USB модуль

mSATA в двойной SATA III RAID модуль

mSATA в двойной SATA III модуль

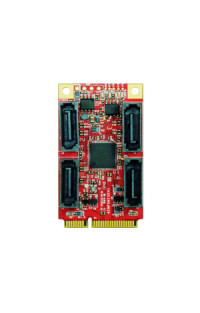

mPCIe в четыре SATA III модуль

Особенности

1. Переходник mPCIe в mPCIe половинного размера
2. USB тип A и
контактная группа 2,54мм с +5V
3. Контакты с золотым напылением 30мкм

1. Переходник mPCIe в mSATA mini card
2. USB тип A и
контактная группа 2,54мм с +5V
3. Контакты с золотым напылением 30мкм

1. PCIe 2.0 в два SATA III
2. Низкое энергопотребление
3. Поддержка AHCI, RAID, Port-Multiplier
4. Контакты с золотым напылением 30мкм

1. PCIe 2.0 в два SATA III
2. Низкое энергопотребление
3. Поддержка AHCI, Port-Multiplier
4. Контакты с золотым напылением 30мкм

1. PCIe 2.0 в четыре SATA III
2. Низкое энергопотребление
3. Поддержка AHCI, Port-Multiplier
4. Контакты с золотым напылением 30мкм

Входные сигналы

PCIe, USB 2.0

PCIe, USB 2.0

SATA III

PCI Express 2.0

PCIe Express 2.0

Входной интерфейс

mPCIe

mPCIe

mPCIe

mPCIe

mPCIe

Выходные сигналы

PCIe, USB2.0

SATA II, USB 2.0

SATA III

SATA III

PCI Express 2.0

Выходной интерфейс

mPCIe, USB тип A

mPCIe, USB тип A

2 х SATA 7 Pin

2 х SATA 7 Pin

4 х SATA 7 Pin

Размеры (ШхДхВ), мм

30 x 50.9 x 18.1

30 x 50.9 x 18.1

29.8 x 50.8 x 11.5

30 x 50.9 x 10.7

30 x 50.9 x 10.9

Наименование

EMUD-2201

EMP4-1101

EMPV-1201

EMPV-1202

EMPV-1203

Тип модуля

Переходник USB в SD/uSD

Переходник mPCIe в PATA

Видеокарта mPCIe выходы VGA и HDMI

Видеокарта mPCIe выходы VGA и 18/24 бит LVDS

Видеокарта mPCIe выходы VGA и 18/24 бит TTL

Особенности

1. mPCIe F/F, USB 2.0 в SD/uSD 2.0
2. Поддержка PnP, слот SD с возможностью горячей замены
3. Низкое энергопотребление
4. Контакты с золотым напылением 30мкм

1. Плата mPCIe с разъёмом PATA 44пин
2. Высокая скорость передачи данных
3. Низкое энергопотребление
4. Контакты с золотым напылением 30мкм

1. Видеокарта mPCIe с выходами VGA и  HDMI
2. VGA выход: макс. 1920x1080@75Гц
3. HDMI макс. 1080p
4. Поворот изображения на 90º, 180º, 270º
5. Низкое энергопотребление
6. Контакты с золотым напылением 30мкм

1. Видеокарта mPCIe с выходами VGA и 18/24 бит LVDS
2. VGA выход: макс. 1920x1080@75Гц
3. Выход 18/24 бит LVDS макс. разр. 1600 x 1200
4. Поворот изображения на 90º, 180º, 270º
5. Низкое энергопотребление
6. Контакты с золотым напылением 30мкм

1. Видеокарта mPCIe с выходами VGA и 18/24 бит TTL
2. VGA выход: макс. 1920x1080@75Гц
3. Выход 18/24 бит TTL макс. разр.1920 x 1440
4. Поворот изображения на 90º, 180º, 270º
5. Низкое энергопотребление
6. Контакты с золотым напылением 30мкм

Входные сигналы

PCIe, USB 2.0

PCI Express 1.0

PCI Express 1.0

PCI Express 1.0

PCI Express 1.0

Входной интерфейс

mPCIe

mPCIe

mPCIe

mPCIe

mPCIe

Выходные сигналы

SD 2.0

PATA

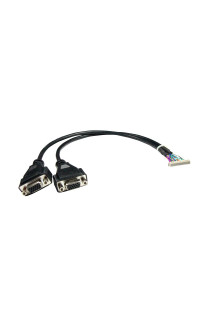

VGA x 2, HDMI

VGA, 18/24 bit LVDS

VGA x 2, 18/24 bit TTL

Выходной интерфейс

SD x 1,
uSDx1 (альтернатива)

1 х 44пин

2 х 40пин 1.25мм
(40DP-1.25)

1 х 40пин 1.25мм
(40DP-1.25)

2 х 40пин 1.25мм
(40DP-1.25)

Размеры (ШхДхВ), мм

30 x 50.9 x 5.6

30 x 50.9 x 9.5

31.5 x 50.9 x 8.2

30 x 50.9 x 8.2

31.5 x 50.9 x 8.2

Наименование

EMPU-3401

EMPL-G201/G101

EMP2-X801/X401

EMUC-B201

EMP2-X403/X203

Тип модуля

Плата mPCIe на четыре USB 3.0

Плата mPCIe на два (G201) или один (G101)  GbE LAN

Плата mPCIe на восемь (X801) или четыре (X401) порта RS-232/422/485

Плата mPCIe на два изолированных порта CANbus 2.0B

Плата mPCIe на четыре (X403) или два (X203) порта RS-232

Особенности

1. 4 x USB 3.0 , скорость передачи данных до 5Гб
2. Защита от перегрузки по току до1.5A
3. Совместимость xHCI 1.0, USB 3.0 Rev 1.0
4. Контакты с золотым напылением 30мкм

1. Два независимых порта Gigabit Ethernet
2. Развязка 15кВ ESD
3. два варианта исполнения выносной платы
4. Контакты с золотым напылением 30мкм

1. Скорость передачи до 25Мбит/с, буфер FIFO 256 байт
2. Настройка выходных уровней 5В/12В
3. Защита от короткого замыкания
4. Контакты с золотым напылением 30мкм

1. Отвечает стандартам EN61000-4-5, IEC 60950-1:2005, EN61000-4-2
2. Наличие драйвера CDC-ACM под Linux
3. Скорость передачи 50/125/250/500/1000K
4. Контакты с золотым напылением 30мкм

1. Скорость передачи до 1Мбит/с, буфер FIFO 256б байт
2. Поддержка аппаратного управления потоком CTS / RTS
3. Развязка 15кВ ESD
4. Контакты с золотым напылением 30мкм

Входные сигналы

PCI Express 1.0

PCI Express 2.1

PCI Express 2.0

USB 2.0

PCI Express 2.0

Входной интерфейс

mPCIe

mPCIe

mPCIe

mPCIe

mPCIe

Выходные сигналы

4 х USB 3.0

2 х GbE LAN или
1 х GbE LAN

4 х RS-232/422/485 или
8 х RS-232/422/485

2 х CANbus 2.0B

4 х RS-232 или
2 х RS-232

Выходной интерфейс

2 х 19пин разъём

2 x RJ45 или 1 x RJ45

4 x DB-9 или 8 x DB-9

2 x DB-9

4 x DB-9 или 2 x DB-9

Размеры (ШхДхВ), мм

30.0 x 50.9 x 6.1

30 x 50.9 x 6.1

30 x 50.9 x 6.1

30 x 50.9 x 6.1

30 x 50.9 x 6.7
